閱讀以下說明和流程圖,回答問題1至問題4,將解答填入答題紙的對應欄內。
【說明】
下面的流程圖中有兩個判斷條件A>0和B>0。這些判斷條件的各種組合情況如下表所示。表中Y表示相應的條件成立,N表示相應的條件不成立。每一列表示一種條件組合,并在列首用相應的序號來表示。

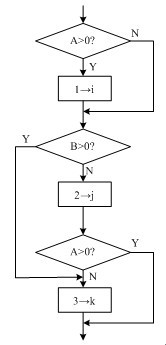

【流程圖】
【問題1】(4分)
當遇到哪幾種條件組合時,流程圖能執行“1→i”?(寫出相應的序號即可)
【問題2】(4分)
當遇到哪幾種條件組合時,流程圖能執行“2→j”?(寫出相應的序號即可)
【問題3】(6分)
當遇到哪幾種條件組合時,流程圖能執行“3→k”?(寫出相應的序號即可)
【問題4】(1分)
該流程圖共有多少條實際執行路徑?
