閱讀下列說明，回答問題 1 至問題 3，將解答填入答題紙的對應欄內。
【說明】
某醫院的門診管理系統實現了為患者提供掛號、處方藥品收費的功能。具體的需求及設計如下：
【需求分析結果】
1．患者首先在門診掛號處掛號，選擇科室和醫師，并繳納掛號費。收銀員為患者生成掛號單（如表 3-1 所示）。
表 3-1 XX 醫院門診掛號單

 2．患者在醫師處就診后，憑借掛號單和醫師手寫處方到門診藥房買藥。收銀員根據就診號和醫師處方中開列的藥品信息，查詢藥品庫存情況和價格（如表 3-2 所示），生成與掛號單對應的門診處方單（如表 3-3 所示）。
表 3-2 藥品庫存

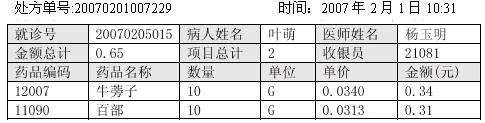

表 3-3 XX 醫院門診處方單

 【概念模型設計】

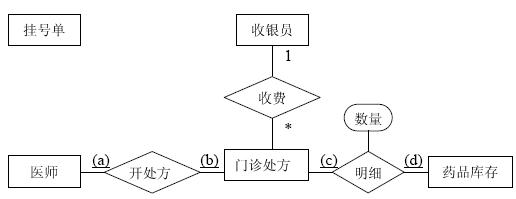

根據需求階段收集的信息，設計的實體聯系圖和關系模式（不完整）如下：

【邏輯結構設計】
根據概念模型設計的結果，設計關系模式如下：
掛號單（就診號，病患姓名，醫師編號，時間，    （1）     ）
收銀員（編號，姓名，級別）
醫師（編號，姓名，科室，職稱）
門診處方（  （2）      ，收銀員，時間）
處方明細（     （3）    ）
藥品庫存（藥品編碼，藥品名稱，   （4）     ）
【問題1】（4 分）
根據問題描述，填寫圖 3-1 中~（d）處聯系的類型，并補充圖 3-1 中實體間缺少的聯系。
【問題2】（7 分）
根據實體聯系圖，將第 2 部分關系模式中的空（1）~（4）補充完整。對所有關系模式，用下劃線指出各關系模式的主鍵。
【問題3】（4 分）
如果考慮處方中不僅包含藥品，還包含一些諸如抽血、化驗、B 超之類的檢查項目，也要在門診進行劃價和收費。根據上述的需求變化新增加的“檢查項目”的關系模式，請修改圖 3-1 的實體聯系圖，畫出新增加的關系、聯系和聯系的類型，新增加的聯系取名為“明細 1”。
